Titaanianodien käyttö kloori{0}}alkaliteollisuudessa: periaatteet, toiminnot ja teknisen arvon analyysi

Kloori-alkaliteollisuuden kehitystaso on maailmanlaajuisen kemianteollisuusjärjestelmän peruspilariteollisuus, joten se liittyy suoraan monien kansantalouden avainalueiden toimitusvakauteen. Kloori-alkalituotteet, jotka ovat kemiallisten perusraaka-aineiden päätoimitus, tukevat laajasti kymmenien jatkoteollisuuden tuotantoa ja toimintaa, kuten lääketeollisuutta, tekstiilien painamista ja värjäystä, vedenkäsittelyä ja puhdistusta, muovin valmistusta, elintarvikejalostusta ja petrokemian teollisuutta. Alan ydintuotannossa on kaksi keskeistä kemiallista raaka-ainetta: kloorikaasu ja natriumhydroksidi (tunnetaan yleisesti kaustisena soodana), ja erittäin -puhtaus vetykaasua syntyy sivutuotteena tuotantoprosessin aikana. Niistä kloorikaasu on ydinraaka-aine polyvinyylikloridin (PVC), orgaanisten kloridien, desinfiointiaineiden ja muiden tuotteiden valmistuksessa; kaustinen sooda on välttämätön perusmateriaali teollisuudenaloilla, kuten paperinvalmistuksessa, saippuan valmistuksessa, alumiinioksidin jalostuksessa ja kemiallisten kuitujen tuotannossa; sivu{7}}tuotettu vetykaasu voidaan kierrättää puhtaana energiana tai käyttää kemiallisten tuotteiden, kuten ammoniakin ja metanolin, valmistukseen, mikä muodostaa teollisen resurssien kierrätysketjun. Sen tuotannon tehokkuus ja tuotteiden laatu määräävät suoraan loppupään teollisuusketjun kustannushallinnan ja tuotteiden kilpailukyvyn.

Kloori-alkalituotannon ydinprosessi hajottaa olennaisesti natriumkloridin vesiliuoksen (tunnetaan teollisesti suolavedenä) kohdetuotteiksi, kuten kloorikaasuksi, kaustiseksi soodaksi ja vetykaasuksi sähkökemiallisten redox-reaktioiden kautta. Toisin kuin perinteisessä kemiallisessa tuotannossa, joka perustuu lämpöenergian -ohjaamiin tai kemiallisten katalyyttien-indusoituihin molekyylien uudelleenjärjestelyreaktioihin, kloori-alkaliprosessin ydinreaktioiden on perustuttava sähköenergiaan, joka käynnistää suoraan suunnatut redox-reaktiot elektrodin pinnalla. Kemiallisen termodynamiikan näkökulmasta natriumkloridi on termodynaamisesti stabiili ioniyhdiste, ja sen ionisidosten katkeaminen vaatii suuren ulkoisen energian syöttämistä. Elektrolyysiprosessi voi tarjota suunnatun ja hallittavan energian syötön ionisidosten katkaisemiseen säätämällä tarkasti sähkökentän voimakkuutta, mikä on tehokkain ja taloudellisin tekninen tapa toteuttaa tämä reaktio teollisessa mittakaavassa. Siksi sähkökemiallinen järjestelmä ei ole valinnainen tekninen ratkaisu kloori-alkalituotannossa, vaan olennainen ydintukijärjestelmä, joka varmistaa tuotantoprosessin sujuvan etenemisen ja suuren mittakaavan tuotannon.

Elektrolyysiprosessi on koko kloori-alkalin tuotantoketjun "voimamoottori", joka määrittää suoraan tuotannon tehokkuuden ja tuotteiden laadun. Elektrolyysijärjestelmässä kloridi-ionien hapetusreaktio tapahtuu anodialueella kloorikaasun muodostamiseksi, vesimolekyylien pelkistysreaktio tapahtuu katodialueella vetykaasun ja hydroksidi-ionien tuottamiseksi, ja hydroksidi-ionit yhdistyvät katodialueelle kulkevien natriumionien kanssa muodostaen natriumhydroksidia. Nämä kolme tuotetta erotetaan tarkasti erityisillä erotuslaitteilla tuotteen puhtauden varmistamiseksi. Keräyksen ja puhdistuksen jälkeen -tuotettu vetykaasu voidaan liittää tehtaan energiajärjestelmään polttoaineena tai käyttää myöhemmissä kemiallisissa synteesiprosesseissa, mikä parantaa tehokkaasti resurssien käyttöastetta ja koko tuotantoprosessin taloudellisia hyötyjä. Samaan aikaan tiukentuvien ympäristömääräysten myötä nykyaikainen kloori-alkalielektrolyysitekniikka (erityisesti kalvoelektrolyysitekniikka) on saavuttanut merkittäviä ympäristöparannuksia verrattuna perinteisiin kalvoelektrolyysi- ja elohopeaelektrolyysitekniikoihin. Kalvoelektrolyysiteknologiassa käytetään perfluorattuja ioninvaihtokalvoja erotusväliaineina, mikä vähentää huomattavasti haitallisten sivutuotteiden syntymistä, alentaa jäteveden ja jätejäämien päästöjä. suljetun-silmukan tuotantoprosessin suunnittelu minimoi kemikaalien vuotojen riskin, parantaa tuotantoprosessin turvallisuutta ja ympäristöystävällisyyttä, mikä mahdollistaa sen, että se täyttää paremmin maailmanlaajuiset teollisuuspolitiikan vaatimukset vihreän ja vähähiilisen kehityksen osalta ja vahvistaa edelleen sähkökemiallisen järjestelmän ydinasemaa kloori-alkalituotannossa.

Nykyinen kloori-alkaliteollisuus kohtaa useita vaikeuksia ja ongelmia kehityksessään, ja se keskittyy kolmeen keskeiseen ulottuvuuteen: energiankulutuksen hallintaan, ympäristövaatimusten noudattamiseen ja laitteiden pitkäaikaiseen vakaaseen-toimintaan. Energiankulutuksen kannalta kloori-alkalin tuotanto on paljon-energiaa-kuluttava teollisuus, jonka energiakustannusten osuus on 30-50 % tuotantokustannuksista. Perinteisissä elektrodimateriaaleissa on korkea kloorin kehittymisen ylipotentiaali, mikä johtaa elektrolyysilaitteiden korkeaan energiankulutukseen, jota on vaikea mukauttaa nykyisiin energiansäästön ja hiilen vähentämisen teollisuuden kehitysvaatimuksiin. Mitä tulee ympäristön noudattamiseen, joissakin vanhoissa tuotantoprosesseissa perinteisten elektrodien (kuten grafiittianodien) korroosiosta syntyvä pöly voi saastuttaa ioninvaihtokalvoja ja elektrolyyttejä, mikä vaikeuttaa jäteveden käsittelyä. Samanaikaisesti toistuvista elektrodien vaihdoista syntyvien jätemateriaalien hävittäminen kohtaa ympäristöpainetta. Laitteiston toiminnan kannalta ankara ympäristö, jossa on suuri virrantiheys, korkea lämpötila ja voimakas korroosio kloori-alkalielektrolysaattoreissa, johtaa perinteisten elektrodien lyhyeen käyttöikään (esim. grafiittianodit kestävät vain 1-2 vuotta), mikä vaatii usein sammutuksia vaihtamista varten. Tämä ei ainoastaan ​​lisää ylläpitokustannuksia, vaan myös katkaisee tuotannon jatkuvuuden, mikä vaikuttaa tuotantokapasiteetin vakauteen.

Titaanianodien käyttö tarjoaa käytännöllisen teknisen polun yllä olevien pulmien ratkaisemiseen. Energiankulutuksen hallinnassa titaanianodien pinnalla oleva jalometallipinnoite voi merkittävästi vähentää kloorin kehittymisen ylipotentiaalia. Perinteisiin grafiittianodeihin verrattuna kennojen jännitettä voidaan vähentää 0,2-0,3 V. Teollisuustietojen laskelmien mukaan energian kokonaiskulutusta voidaan vähentää 3-5 %, mikä lievittää tehokkaasti suuren energiankulutuksen painetta. Ympäristövaatimusten kannalta titaanianodilla on pitkä käyttöikä, eivätkä ne tuota pölyä käytön aikana, mikä voi vähentää kalvokomponenttien ja elektrolyyttien saastumista, alentaa jäteveden käsittelykuormitusta ja samalla vähentää syntyvien jäteelektrodien määrää, mikä vähentää kiinteän jätteen hävityspainetta. Laitteiden vakaan toiminnan kannalta titaanisubstraatin erinomainen korroosionkestävyys ja mittastabiilius yhdistettynä jalometallipinnoitteen korkeaan stabiilisuuteen mahdollistavat titaanianodin käyttöiän 5-8 vuotta, mikä pidentää huomattavasti elektrodien vaihtosykliä, vähentää suunnittelemattomia seisokkeja, varmistaa tuotannon jatkuvuuden ja alentaa huoltotyö- ja laitehankintakustannuksia.

Kloori-alkalielektrolysaattori on pitkälle integroitu moni-komponenttinen koordinoitu järjestelmä. Sen kokonaissuorituskyky ei ole pelkkä yksittäisten komponenttien suorituskyvyn superpositio, vaan riippuu eri komponenttien yhteensopivuusasteesta ja koordinaation tehokkuudesta. Järjestelmän ydintehtävä on tarjota vakaa ja hallittava reaktioympäristö sähkökemiallisille redox-reaktioille, mikä mahdollistaa suolaveden tehokkaan hajoamisen ja tuotteiden tarkan erottelun. Ydinkomponentit sisältävät neljä luokkaa: anodi, katodi, kalvo (tai ioninvaihtokalvo) ja elektrolyytti. Jokainen komponentti on toiminnallisesti toisiaan täydentävä ja toiminnallisesti yhteydessä toisiinsa, mikä määrittää yhdessä elektrolysaattorin virran tehokkuuden, energiankulutustason, toiminnan vakauden ja tuotteen laadun. Siksi, jotta ymmärrät täysin anodin roolin kloori-alkalituotannossa, on tarpeen hypätä pois yksittäisen komponentin näkökulmasta, aloittaa koko elektrolyysijärjestelmän toimintalogiikasta ja selvittää anodin ytimen sijainti reaktioketjussa ja sen koordinaatiosuhde muiden komponenttien kanssa.

1. Elektrolyytti:Elektrolyytti on ioninsiirtoväliaine ja raaka-aineen kantaja kloori-alkalielektrolyysireaktioissa, ja ydinkomponentti on korkean -pitoisuuden sisältävä natriumkloridin vesiliuos, joka on läpikäynyt syväpuhdistuksen. Sen päätehtävänä on tuottaa riittävästi kloridi-ioneja ja natriumioneja reaktioon ja samalla toimia ionijohtimena varauksensiirron toteuttamiseksi anodin ja katodin välillä. Elektrolyytin keskeiset parametrit (kuten natriumkloridipitoisuus, lämpötila, pH-arvo ja epäpuhtauspitoisuus) vaikuttavat suoraan reaktionopeuteen, virran tehokkuuteen ja elektrodin käyttöikään. Teollisessa tuotannossa elektrolyytille (suolaliuokselle) on suoritettava tiukka puhdistuskäsittely haitallisten epäpuhtauksien, kuten kalsium-, magnesium-, sulfaatti- ja fluori-ionien, poistamiseksi. Niiden joukossa kalsium- ja magnesium-ionit muodostavat saostumia ja hilsettä elektrodin pinnalle, tukkien elektrodin aktiiviset kohdat; fluoridi-ionit tuhoavat titaanielektrodin passiivisen kalvon, mikä johtaa elektrodin korroosiovaurioon; sulfaatti-ionit vaikuttavat reaktion selektiivisyyteen. Siksi suolaveden puhdistus on tärkeä esi-prosessi elektrolysaattorin vakaan toiminnan varmistamiseksi.

2. Anodi:Anodi on paikka, jossa hapettumisreaktiot tapahtuvat kloori-alkalielektrolyysin aikana. Sen ydintehtävä on tarjota vakaa reaktiorajapinta kloridi-ionien hapetusreaktiolle, mikä mahdollistaa kloridi-ionien tehokkaan muuntamisen kloorikaasuksi. Anodin materiaalin suorituskyky, pintarakenne ja katalyyttinen aktiivisuus määräävät suoraan ylipotentiaalin, reaktionopeuden, kloorin kehitysreaktion virran tehokkuuden ja elektrolysaattorin energiankulutustason. Kovassa-pitkän aikavälin käyttöympäristössä, jossa on korkea virrantiheys, voimakas korroosio ja korkea lämpötila, anodimateriaalin on täytettävä useita tiukkoja vaatimuksia, kuten korroosionkestävyys, korkea sähkönjohtavuus, korkea katalyyttinen aktiivisuus ja mittapysyvyys. Se on yksi keskeisistä komponenteista, jotka määräävät elektrolysaattorin yleisen suorituskyvyn ja käyttöiän.

3. Katodi:Katodi on paikka, jossa pelkistysreaktiot tapahtuvat. Sen ydintehtävä on tarjota reaktiorajapinta vesimolekyylien pelkistysreaktiolle, jolloin syntyy vetykaasua ja hydroksidi-ioneja. Katodin pinnalla vesimolekyylit saavat elektroneja läpikäykseen pelkistysreaktion, jolloin muodostuu vetykaasua ja hydroksidi-ioneja. Hydroksidi-ionit yhdistyvät natriumionien kanssa, jotka kulkeutuvat anodikammiosta katodikammioon kalvon/kalvon kautta muodostaen natriumhydroksidiliuosta. Katodimateriaaleilla on oltava erinomainen korroosionkestävyys vahvoissa emäksissä, korkea sähkönjohtavuus ja katalyyttinen aktiivisuus vedyn kehittymisreaktioissa. Yleisesti käytettyjä katodimateriaaleja ovat nikkeli, rauta{5}}pohjaiset seokset, huokoinen nikkeli jne. Nämä materiaalit voivat toimia vakaasti vahvassa emäksisessä ympäristössä pitkään, katalysoida tehokkaasti vedyn kehitysreaktioita, vähentää vedyn kehittymisen ylipotentiaalia ja vähentää energiankulutusta.

4. Kalvo/kalvo:Kalvo tai ioninvaihtokalvo on keskeinen toiminnallinen komponentti, joka erottaa elektrolysaattorin anodikammion ja katodikammion. Sen keskeinen rooli heijastuu kahdessa suhteessa: ensinnäkin anodi- ja katodituotteiden tehokkaan erottamisen saavuttaminen, jotta estetään toissijaiset reaktiot anodilla syntyvän kloorikaasun ja katodilla syntyvän vetykaasun ja kaustisen soodan välillä (esim. kloorikaasu, joka reagoi kaustisen soodan kanssa muodostaen natriumhypokloriittia, mikä johtaa tuotteen hävikkiin ja tuotteen puhtauden heikkenemiseen); toiseksi tiettyjen ionien selektiivisen kulkeutumisen toteuttaminen varmistaen, että natriumionit voivat siirtyä sujuvasti anodikammiosta katodikammioon ja yhdistyä hydroksidi-ionien kanssa muodostaen kaustista soodaa. Teollisuudessa käytetään kolmea pääerotustekniikkaa: perinteinen kalvoelektrolyysitekniikka (asbesti- tai polymeerikalvoilla), elohopean elektrolyysitekniikka, joka on vähitellen poistettu käytöstä (käytetään elohopeakatodia amalgaamin muodostamiseen) ja nykyaikainen kalvoelektrolyysitekniikka (perfluorattuja ioninvaihtokalvoja käyttämällä). Niiden joukossa perfluoratuilla ioninvaihtokalvoilla on merkittäviä etuja, kuten korkea ioniselektiivisyys, vahva kemiallinen stabiilius ja alhainen energiankulutus, mikä mahdollistaa suuremman virran tehokkuuden ja tuotteen puhtauden, ja niistä on tullut nykyaikaisten suurten-kloori-alkalitehtaiden yleisin valinta.

Kloori-alkalielektrolysaattorijärjestelmässä anodi on reaktioketjun avainsolmussa, ja sen suorituskyky vaikuttaa suoraan kloorikaasun tuotannon tehokkuuteen, tuotteen puhtauteen ja koko järjestelmän energiankulutustasoon. Hapetusreaktioiden paikkana anodin katalyyttinen aktiivisuus määrää kloorin kehittymisreaktion vaikeuden, anodin pintarakenne vaikuttaa reaktiotuotteiden desorptiotehokkuuteen ja anodin korroosionkestävyys määrää suoraan elektrolysaattorin käyttöiän. Koska anodi toimii kovassa ympäristössä, jossa on korkea virrantiheys (2-6 kA/m²), korkea lämpötila (80-90 astetta) ja voimakas korroosio (väkevä suolaliuos + kloorikaasu) pitkän aikaa, siihen liittyy paljon suurempi vikariski, kuten korroosio, kuluminen ja pinnoitteen irtoaminen, kuin muilla komponenteilla, ja se on 2-ydinkomponentti korkeampi{{{11} elektrolysaattori. Kun anodi epäonnistuu, se johtaa suoraan elektrolysaattorin virran hyötysuhteen laskuun, energiankulutuksen nousuun ja tuotteen puhtauden heikkenemiseen. Vakavissa tapauksissa se voi laukaista ketjuhäiriöitä, kuten elektrodien oikosulkuja ja kalvokomponenttien vaurioita, mikä voi johtaa suunnittelemattomiin seisokkeihin ja valtaviin taloudellisiin tappioihin yrityksille. Siksi erinomaisten anodimateriaalien valitseminen on ratkaisevan tärkeää kloori-alkalielektrolysaattorien pitkän aikavälin vakaan toiminnan varmistamiseksi ja tuotantokustannusten hallitsemiseksi.

Titaanianodit ovat komposiittielektrodimateriaaleja, jotka on suunniteltu erityisesti ankariin sähkökemiallisiin ympäristöihin. Niiden rakenne koostuu kahdesta osasta: titaanisubstraatista ja pinnan jalometallipinnoitteesta, jotka on sidottu lujasti spesifisten valmistusprosessien kautta toimimaan synergistisesti. Niiden joukossa titaanisubstraatti, joka on elektrodin rakenteellinen tuki ja johtava pohja, suorittaa virransiirron ydintoiminnot, tukee elektrodin muotoa ja kestää mekaanista rasitusta, mikä edellyttää erinomaista sähkönjohtavuutta, mekaanista lujuutta ja korroosionkestävyyttä; pinnan jalometallipinnoite on elektrodin toiminnallinen ydinkerros, joka koostuu tavallisesti jalometallien, kuten ruteenin, iridiumin ja platinan, oksideista tai sekaoksideista, ja pinnoitteen paksuus on yleensä säädetty 2-5 mikroniin. Sen ydintehtävä on tarjota tehokkaita katalyyttisiä aktiivisia kohtia kloorin kehittymisreaktiolle, vähentää kloorin kehittymisreaktion ylipotentiaalia ja samalla parantaa elektrodin korroosionkestävyyttä ja käyttöikää. Tämä "substraatti + pinnoite" -yhdistelmärakenne voi antaa täyden pelin titaanisubstraatin rakenteellisen stabiilisuuden ja jalometallipinnoitteen korkean katalyyttisen aktiivisuuden eduille, saavuttaen suoritustasapainon "rakenteellinen stabiilius + tehokas katalyysi" ja vastaa tarkasti kloori-alkalielektrolyysin ankariin käyttövaatimuksiin.

1. Erinomainen korroosionkestävyys:Titaanisubstraatin merkittävin etu on sen erinomainen korroosionkestävyys ankarissa kloori-alkalielektrolyysin ympäristöissä, mikä johtuu titaanimetallin ainutlaatuisista kemiallisista ominaisuuksista. Kun titaanimetalli altistetaan hapelle tai hapettavalle ympäristölle (kuten kloorikaasuatmosfäärille kloori-alkalielektrolysaattoreissa), se muodostaa nopeasti tiheän, tasaisen ja lujasti sitoutuneen titaanidioksidin (TiO₂) passiivisen kalvon pinnalle. Tällä passiivikalvolla on erittäin korkea kemiallinen inertti, joka kestää tehokkaasti voimakkaiden syövyttävien väliaineiden, kuten korkean lämpötilan tiivistetyn suolaveden, kloorikaasun ja suolahapon, kulumista ja estää alustan lisäkorroosiota. Vielä tärkeämpää on, että tällä passiivisella elokuvalla on itse-parantumiskyky. Jos kalvo vaurioituu mekaanisen kulumisen, paikallisten kemiallisten reaktioiden jne. vuoksi, titaanisubstraatti muodostaa nopeasti uuden passiivisen kalvon happea sisältävässä tai hapettavassa ympäristössä, mikä jatkuvasti suojaa korroosiolta. Sitä vastoin tavalliset metallit (kuten rauta, kupari, alumiini) käyvät nopeasti läpi oksidatiivisen korroosion kloori-alkaliympäristössä, jolloin muodostuu liukenevia metalliklorideja, mikä johtaa elektrodin rikkoutumiseen ja elektrolyytin kontaminaatioon. vaikka perinteiset grafiittianodit ovatkin suhteellisen korroosionkestäviä, ne altistuvat hitaasti korroosiolle ja kulumiselle pitkäaikaisessa-suuren virrantiheyden käytössä, jolloin syntyy grafiittipölyä, saastuttavat kalvokomponentit ja heikentävät tuotteen puhtautta.

2 .Erinomainen mittavakaus:Kloori-alkalielektrolyysin pitkäaikaisen käytön aikana elektrodin mittastabiilius vaikuttaa suoraan elektrolysaattorin toimintatehokkuuteen ja energiankulutustasoon. Koska elektrolysaattorin anodi-katodiväliä ohjataan yleensä pienellä alueella (useita millimetrejä), jos elektrodi vääntyy, kutistuu tai syöpyy ja kuluu, anodi-katodiväli kasvaa, mikä lisää elektrolyytin ohmista häviötä, mikä lisää kennojen jännitettä ja energiankulutusta. Titaanimetallilla on erinomainen mekaaninen lujuus ja se kestää korkeita lämpötiloja. Kloori-alkalielektrolyysin käyttölämpötilassa 80-90 astetta se voi säilyttää elektrodin muodon ja koon vakaana pitkän aikaa ilman ilmeistä muodonmuutosta, kutistumista tai korroosion kulumista, mikä varmistaa, että anodi-katodiväli pysyy aina suunnittelualueella ja minimoi tasaisen ohjisen virranhäviön. Sitä vastoin perinteiset grafiittianodit pienenevät asteittain kooltaan korroosion ja kulumisen vuoksi pitkäaikaisen käytön aikana, mikä edellyttää elektrodien välisen säännöllisen säätöä tai elektrodin vaihtamista, mikä lisää ylläpitokustannuksia ja seisokkeja. tavallisilla metallielektrodeilla on erittäin huono mittapysyvyys korroosion ja muodonmuutosten vuoksi, mikä ei täytä pitkäaikaisen toiminnan vaatimuksia.

Titaanianodien edut tuodaan selkeämmin esiin, kun tehdään kattava vertailu ja analyysi muiden elektrodimateriaalien kanssa, joita on käytetty tai voidaan käyttää kloori-alkaliteollisuudessa. Tarkat vertailutiedot ovat seuraavat:

Yksityiskohtaiset vertailuselitykset eri materiaaleista ovat seuraavat:

1.Vertailu grafiittianodeihin:Grafiittianodit ovat laajalti käytettyjä elektrodimateriaaleja varhaisessa kloori-alkaliteollisuudessa, ja tärkeimmät edut ovat alhaiset kustannukset ja hyvä sähkönjohtavuus. Kloori-alkaliteollisuuden kehittyessä kohti suurta-mittakaavaa ja suurta-tehokkuutta, grafiittianodien puutteet ovat vähitellen nousseet esiin: ensinnäkin huono mittastabiilius, joka altistuu korroosiolle ja kulumiselle pitkän-käytön aikana, mikä johtaa elektrodien koon ja muodon pienenemiseen ja muodonmuutokseen, mikä vaatii usein 1 käyttöiän vaihtamisen. toiseksi kloorin kehittymisreaktion suuri ylipotentiaali, mikä johtaa elektrolysaattorin suureen energiankulutukseen. Titaanianodeihin verrattuna kennojännite on yleensä 0,2-0,3 V korkeampi, mikä lisää merkittävästi energiakustannuksia; kolmanneksi korroosion synnyttämä grafiittipöly saastuttaa ioninvaihtokalvon, tukkii kalvon ionikanavia, lyhentää kalvon käyttöikää ja ioniselektiivisyyttä ja lisää edelleen käyttökustannuksia; neljänneksi alhainen mekaaninen lujuus, joka on helppo rikkoa asennuksen ja huollon aikana, mikä lisää käyttövaikeutta. Titaanianodien käyttöikä on 5-8 vuotta, kloorin kehittymisen ylipotentiaali on alhainen, eikä pölysaasteongelmia ole, mikä voi tehokkaasti ratkaista edellä mainitut grafiittianodien puutteet.

2. Vertailu tavallisiin metallianodeihin (rauta, kupari, alumiini):Tavallisilla metallimateriaaleilla on etuja, kuten hyvä sähkönjohtavuus, alhainen hinta ja alhainen käsittelyvaikeus, mutta niiden korroosionkestävyys on erittäin huono kloori-alkalielektrolyysin voimakkaassa syövyttävässä ympäristössä, joka ei täytä pitkäaikaisen-toiminnan vaatimuksia. Esimerkiksi rautaelektrodit väkevässä suolaliuoksessa ja kloorikaasuympäristössä käyvät nopeasti läpi hapetusreaktioiden muodostaen liukoisia tuotteita, kuten rautakloridia ja rautakloridia, mikä johtaa nopeaan elektrodien häviämiseen. Samaan aikaan syntyvät rauta-ionit saastuttavat elektrolyyttiä ja ioninvaihtokalvoa, mikä heikentää kalvon suorituskykyä; kupari- ja alumiinielektrodit käyvät läpi myös samanlaisia ​​korroosioreaktioita muodostaen liukoisia klorideja, mikä johtaa elektrodien rikkoutumiseen. Siksi tavallisia metallimateriaaleja voidaan käyttää vain lyhytaikaisissa-kokeissa tai vähäkorroosioisissa sähkökemiallisissa ympäristöissä, eikä niitä voida käyttää pitkäaikaisena-käyttöelektrodeina kloori-alkalielektrolyysissä.

3. Vertailu jalometallianodeihin (platina, kulta):Jalometalleilla, kuten platinalla ja kullalla, on erinomainen katalyyttinen aktiivisuus ja korroosionkestävyys, mikä voi tehokkaasti katalysoida kloorin kehittymisreaktioita ja niillä on pitkä käyttöikä. Jalometalliresurssien niukkuuden ja äärimmäisen korkeiden hintojen vuoksi, jos elektrodien valmistukseen käytetään kiinteitä jalometalleja, kustannukset jäävät kohtuuttomaksi, eikä teollista käyttötaloutta ole ollenkaan. Päällystämällä ohut kerros jalometallioksidipinnoitetta titaanialustalle, titaanianodit voivat saavuttaa katalyyttisen suorituskyvyn, joka vastaa kiinteiden jalometallielektrodien, joissa on vain pieni määrä jalometalleja, katalyyttisen suorituskyvyn, mikä vähentää huomattavasti elektrodin tuotantokustannuksia ja saavuttaa tasapainon "alhaiset kustannukset + korkea suorituskyky", joten se on ihanteellinen valinta teollisiin sovelluksiin.

Titaanianodien komposiittirakenteessa titaanisubstraatti ja jalometallipinnoite muodostavat selkeän toiminnallisen jaon, ja nämä kaksi toimivat synergistisesti varmistaakseen elektrodin yleisen suorituskyvyn. Niiden joukossa titaanisubstraatin ydintoimintoja ovat rakenteellisen tuen tarjoaminen, virran siirtäminen ja korroosion estäminen varmistaen, että elektrodi säilyttää rakenteellisen eheyden ja vakaan virransiirron ankarissa ympäristöissä; tulee kuitenkin selventää, että puhtaalla titaanisubstraatilla itsessään on äärimmäisen alhainen katalyyttinen aktiivisuus kloorin kehittymisreaktiossa ja erittäin suuri ylipotentiaali kloorin kehittymisreaktiolle. Jos sitä käytetään suoraan kloori-alkalielektrolyysissä, se johtaa liian korkeaan kennojen jännitteeseen ja energiankulutus ylittää huomattavasti taloudellisen toleranssialueen, mikä tekee mahdottomaksi saavuttaa tehokkaan tuotannon. Siksi elektrodin toiminnallisena ytimenä jalometallipinnoitteen ydintehtävä on korvata titaanisubstraatin katalyyttisen aktiivisuuden puute, tarjota tehokkaita katalyyttisiä aktiivisia kohtia kloorin kehittymisreaktiolle, vähentää kloorin kehittymisreaktion aktivointienergiaa ja ylipotentiaalia ja varmistaa, että reaktio voi edetä alhaisemmalla jännitteellä. Lyhyesti sanottuna titaanisubstraatti on vastuussa "vakaasta tuesta" ja jalometallipinnoite "tehokkaasta katalyysistä". Molemmat ovat välttämättömiä ja yhdessä muodostavat tehokkaan-elektrodin, joka täyttää kloori-alkalielektrolyysin vaatimukset.

Kloorin kehittymisreaktio on monivaiheinen sähkökemiallinen reaktioprosessi. Sen täydellisen reaktioreitin on käytävä läpi kolme ydinvaihetta: "kloridi-ionien adsorptio - elektroninsiirto - kloorin desorptio". Koko reaktion nopeus määräytyy "nopeuden-määrittelyvaiheessa", jolla on vaiheiden suurin aktivointienergia. Jalometallipinnoitteen katalyyttinen mekanismi olennaisesti optimoi reaktioreitin, stabiloi reaktion välituotteita, vähentää nopeuden määrittävän vaiheen aktivointienergiaa, mikä kiihdyttää reaktionopeutta ja pienentää reaktioon vaadittavaa ylipotentiaalia. Tarkemmin sanottuna, kun kloridi-ionit (Cl-) diffundoituvat anodin pinnalle, ne adsorboituvat ensin jalometallipinnoitteen pinnan aktiivisiin kohtiin sähköstaattisen vetovoiman ja kemiallisen affiniteetin yhteisvaikutuksen alaisena muodostaen adsorboituja kloridi-ioneja (Cl-); sitten adsorboituneet kloridi-ionit siirtävät ulkoisen sähkökentän vaikutuksesta yhden elektronin pinnoitteen aktiivisiin kohtiin, jolloin ne käyvät läpi hapetusreaktion klooriatomivälituotteiden (Cl•) muodostamiseksi. Tämä vaihe on kloorin kehittymisreaktion nopeus{10}}määrittävä vaihe, jonka on voitettava suurempi aktivointienergia. Jalometallipinnoitteen ydintehtävä on vähentää merkittävästi tämän vaiheen aktivointienergiaa stabiloimalla klooriatomivälituotteiden elektronirakennetta, mikä vähentää merkittävästi kloorin kehittymisreaktion ylipotentiaalia. Koska energiakustannukset muodostavat 30-50 % kloori-alkalin tuotantokustannuksista, ylipotentiaalin pieneneminen voidaan muuntaa suoraan merkittäviksi energiansäästövaikutuksiksi, mikä parantaa tuotannon taloudellisuutta.

Kloori-alkalielektrolyysin anodin pinnalla voi kloridi-ionien (Cl⁻) ja vesimolekyylien (H2O) samanaikaisen läsnäolon vuoksi tapahtua kaksi rinnakkaista hapetusreaktiota: toinen on haluttu kloorin muodostusreaktio (2Cl⁻ → Cl₂) ja toinen hapen vapautuminen + 2 (2H₂O → O2 + 4H⁺ + 4e⁻). Hapen evoluutioreaktion esiintyminen tuo mukanaan joukon kielteisiä vaikutuksia: Ensinnäkin se kuluttaa sähköenergiaa, mutta ei tuota arvokkaita tuotteita, mikä heikentää virran tehokkuutta; toiseksi muodostunut happi käy läpi sivureaktioita kloorikaasun ja kaustisen soodan kanssa, jolloin syntyy epäpuhtauksia, kuten hypokloorihappoa ja natriumkloraattia, mikä vähentää tuotteen puhtautta; Kolmanneksi hapen kehitysreaktion aikana muodostuu vapaita happiradikaaleja. Näillä vapailla radikaaleilla on erittäin voimakkaita hapettavia ominaisuuksia, jotka nopeuttavat jalometallipinnoitteen ja ioninvaihtokalvon hajoamista ja lyhentävät elektrodin ja kalvon käyttöikää. Siksi hapen kehittymisen sivureaktion estäminen ja kloorin kehittymisreaktion selektiivisyyden parantaminen ovat ratkaisevan tärkeitä kloori-alkalielektrolyysin tehokkuuden ja stabiilisuuden varmistamiseksi. Ainutlaatuisten pintakemiallisten ominaisuuksiensa ansiosta jalometallipinnoite saa aikaan erittäin selektiivisen kloorin kehittymisreaktion katalyysin: pinnoitteen pinnan aktiivisilla kohdilla on vahvempi adsorptioaffiniteetti kloridi-ioneille, jotka voivat ensisijaisesti adsorboida kloridi-ioneja ja katalysoida niiden hapettumista; samaan aikaan pinnoitemateriaalilla on heikko adsorptiokyky vesimolekyyleille, ja hapenkehitysreaktion aktivointienergia on merkittävästi korkeampi kuin kloorinkehitysreaktion, mikä estää tehokkaasti hapen kehittymisen sivureaktion esiintymisen. Eri jalometallipinnoitteiden selektiivisyydessä on eroja. Teollisuudessa jalometallien, kuten ruteniumin ja iridiumin, sekaoksidipinnoitteita käytetään yleensä optimoimaan edelleen kloorin kehittymisen selektiivisyyttä.

Jalometallipinnoitteen stabiilius määrää suoraan titaanianodin käyttöiän, ja pinnoitteen stabiilisuuteen vaikuttaa merkittävästi käyttöympäristö (lämpötila, virrantiheys, elektrolyyttikoostumus). Pinnoitteen stabiilisuuden parantamiseksi teollisuudessa käytetään yleisesti sekaoksidipinnoitusjärjestelmiä (kuten RuO2-IrO2-TiO2, IrO2-TaO2 jne.). Eri oksidien synergistisen vaikutuksen kautta saavutetaan tasapaino katalyyttisen aktiivisuuden, selektiivisyyden ja stabiilisuuden välillä. Tarkemmin sanottuna ruteenioksidilla (RuO2) on erittäin korkea katalyyttinen aktiivisuus kloorin kehittymiselle, mutta se on altis hapettavalle liukenemiselle ympäristöissä, joissa on korkea potentiaali tai hapen vapaita radikaaleja, ja sen stabiilisuus on suhteellisen huono; iridiumoksidilla (IrO2) on hieman pienempi katalyyttinen aktiivisuus kloorin kehittymiselle kuin ruteenioksidilla, mutta sillä on erittäin vahva hapettumisenkestävyys ja stabiilisuus, mikä voi tehokkaasti vastustaa happivapaiden radikaalien eroosiota; titaanioksidi (TiO₂) voi parantaa pinnoitteen ja titaanisubstraatin välistä rajapinnan sidosvoimaa, parantaa pinnoitteen adheesiota ja vähentää pinnoitteen irtoamisen riskiä. Pinnoitteen valmistaminen sekoittamalla näitä oksideja tietyssä suhteessa voi antaa täyden pelin kunkin komponentin eduille: ruteenioksidi varmistaa korkean katalyyttisen aktiivisuuden, iridiumoksidi parantaa pinnoitteen stabiilisuutta ja titaanioksidi parantaa rajapinnan sidosvoimaa, jolloin saavutetaan suorituskykytasapaino "korkea aktiivisuus + korkea stabiilisuus". Lisäksi pinnoitteen valmistusprosessilla on myös tärkeä vaikutus stabiilisuuteen. Teollisuudessa käytetään yleensä lämpöhajoamisprosessia: sen jälkeen kun jalometallisuolaliuos on pinnoitettu titaanisubstraatin pinnalle, suoritetaan lämpöhajoaminen korkeassa 450-550 asteen lämpötilassa suolan muuntamiseksi oksidipinnoitteeksi ja kiinteän sidoksen muodostamiseksi alustaan, mikä varmistaa, että pinnoitetta ei ole helppo irrottaa tai liueta korkean virran titaanikäytössä.

Teollisen kloori-alkalituotannon käyttöolosuhteille on ominaista korkea virrantiheys, korkea lämpötila ja voimakas korroosio, mikä asettaa titaanianodeille tiukat vaatimukset. Tarkemmin sanottuna teollisten kloori-alkalielektrolysaattorien käyttövirrantiheys on yleensä säädetty arvoon 2-6 kA/m². Tämä parametri määrittää suoraan kloorikaasun ulostulon elektrodin pinta-alayksikköä kohti. Suuri virrantiheys on välttämätön edellytys suuren mittakaavan tuotannon saavuttamiselle, mutta se lisää merkittävästi elektrodin sähkökemiallista kuormitusta ja lämpökuormitusta. elektrolyytin lämpötila pidetään yleensä 80-90 asteessa. Tämä lämpötila-alue voi nopeuttaa ionien kulkeutumisnopeutta, vähentää elektrolyytin viskositeettia ja parantaa reaktionopeutta, mutta se lisää myös syövyttävän väliaineen aggressiivisuutta; elektrolyytti on syväpuhdistettua väkevää suolaliuosta (natriumkloridipitoisuus 200-300 g/l), johon liittyy voimakkaita syövyttäviä aineita, kuten kloorikaasua ja kloorivetyhappoa. Tällaisissa vaikeissa olosuhteissa titaanianodien on toimittava jatkuvasti ja vakaasti 5–8 vuotta, minkä aikana niiden on säilytettävä vakaa katalyyttinen aktiivisuus ja rakenteellinen eheys ilman ilmeistä suorituskyvyn heikkenemistä (Tietolähde: "Chlor-Alkali Industry Electrolyzer Design and Operation Specifications" ja titaanianodialan valtavirran yritysten tekniset käsikirjat). Siksi titaanianodien toimintaperiaate ei ole yksinkertainen sähkökemiallinen reaktioprosessi, vaan monitieteisten periaatteiden, kuten sähkökemian, massasiirron ja nestemekaniikan, integroitu sovellus, joka on seurausta materiaaliominaisuuksien, elektrolyyttiolosuhteiden ja toimintaparametrien välisestä synergiasta.

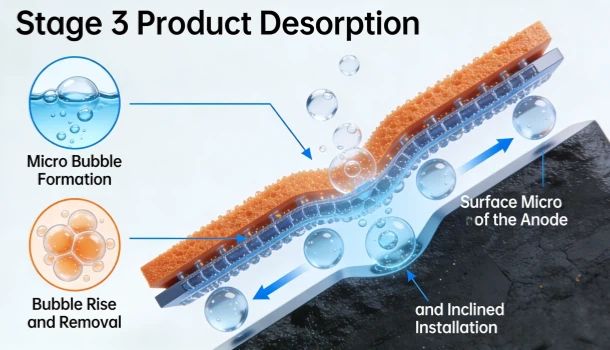

Titaanianodien kloorin kehittymisreaktion toimintaprosessi voidaan jakaa kolmeen peräkkäiseen ja läheisesti toisiinsa liittyvään ydinvaiheeseen: "ioninkuljetus - rajapintareaktio - tuotteen desorptio". Jokaisen vaiheen materiaalin kulkeutuminen, reaktio-ominaisuudet ja tekninen mukautussuunnittelu toimivat synergistisesti ja määrittävät yhdessä elektrodin yleisen suorituskyvyn. Erityinen prosessi on seuraava:

Teollisessa kloori-alkalielektrolyysiprosessissa virran jakautumisen tasaisuus titaanianodipinnalla ja elektrodin pinnan tila ovat tärkeitä teknisiä tekijöitä, jotka vaikuttavat elektrodien suorituskykyyn, käyttöikään ja energiankulutukseen. Virran jakautumisen kannalta ihannetapauksessa virran tulisi jakautua tasaisesti koko anodin pinnalle sen varmistamiseksi, että jokainen aktiivinen kohta voi osallistua reaktioon tasaisesti. Varsinaisessa käytössä on kuitenkin helppo aiheuttaa epätasaista virran jakautumista anodin pinnalle esimerkiksi elektrodien reunavaikutusten, epätasaisen pinnoitteen paksuuden, epätasaisen elektrolyytin virtauksen ja membraanikomponenttien paikallisen kontaminaatioiden vuoksi, jolloin muodostuu paikallisia korkean virtauksen alueita. Paikalliset korkeavirtaiset alueet kiihdyttävät reaktionopeutta ja lämmön muodostumista tällä alueella, kiihdyttävät jalometallipinnoitteen oksidatiivista liukenemista ja irtoamista ja voivat aiheuttaa hapen kehittymisen sivureaktioita, mikä voimistaa pinnoitteen hajoamista entisestään, muodostaen noidankehän "paikallisesta korkean virran -{7} pinnoitteen hajoamisesta", mikä johtaa lopulliseen paikalliseen hajoamiseen. anodi. Tasaisen virranjakauman varmistamiseksi teollisuudessa toteutetaan joukko toimenpiteitä: Ensinnäkin elektrodin geometrisen muodon suunnittelu optimoidaan käyttämällä pyöristettyjä reunoja suorakulmaisten-reunojen sijaan reunavaikutusten vähentämiseksi; toiseksi, valvo tiukasti pinnoitteen valmistusprosessia tasaisen pinnoitteen paksuuden varmistamiseksi; kolmanneksi optimoi elektrolyytin kiertojärjestelmä tasaisen virtausnopeuden varmistamiseksi anodikammiossa; neljänneksi, tarkasta säännöllisesti kalvokomponenttien tila ja vaihda vakavasti saastuneet kalvot ajoissa.

Elektrodin pinnan tilan suhteen parametrit, kuten karheus, huokoisuus ja puhtaus, vaikuttavat suoraan kloridi-ionien adsorptioon, reaktiotuotteen desorptiotehokkuuteen ja kuplien tarttumiseen. Kuten aiemmin mainittiin, sopiva pinnan karheus voi vähentää kuplien tarttumista ja parantaa desorptiotehokkuutta; mutta liiallinen karheus aiheuttaa epäpuhtauksien kerääntymisen helposti pinnalle ja tukkii aktiiviset kohdat. Elektrodin pinnan huokoisuus on säädettävä kohtuullisella alueella. Liian suuri huokoisuus heikentää pinnoitteen mekaanista lujuutta, joka on altis pinnoitteen irtoamiselle; liian alhainen huokoisuus vähentää aktiivisten kohtien määrää ja alentaa katalyyttisen tehokkuuden. Lisäksi, jos elektrolyytissä olevat epäpuhtaudet ja{4}}reaktion sivutuotteet kertyvät elektrodin pinnalle, ne peittävät aktiiviset kohdat, vähentävät katalyyttistä aktiivisuutta ja lisäävät ylipotentiaalia. Siksi teollisuudessa on välttämätöntä puhdistaa ja huoltaa elektrodin pinta säännöllisesti saostumien poistamiseksi ja samalla valvoa tiukasti suolaliuoksen puhtautta elektrolysaattoriin pääsevien epäpuhtauksien vähentämiseksi.

Titaanianodien vika ei yleensä tapahdu samanaikaisesti kokonaisuutena, vaan se alkaa paikallisilta heikkoilta alueilta ja leviää vähitellen koko elektrodille. Teollisen käyttökokemuksen mukaan anodin vian yleisiä lähtökohtia ovat pääasiassa seuraavat alueet: ensinnäkin elektrodin reuna-alue. Reunavaikutuksesta johtuen tällä alueella virrantiheys on yleensä suurempi kuin muilla alueilla. Samalla asennuksen ja huollon aikana reuna-alue vaurioituu todennäköisemmin mekaanisessa törmäyksessä, mikä johtaa pinnoitteen irtoamiseen. Paljastettu titaanisubstraatti altistuu paikalliselle korroosiolle syövyttävässä ympäristössä, mikä laukaisee kokonaisvaurion; toiseksi hitsausliitosalue. Jos anodi koostuu useista titaanikomponenteista, jotka on hitsattu yhteen, on vaikea saavuttaa täysin tasaista pinnoitetta hitsausliitoksessa. Lisäksi hitsausprosessin aikana voi syntyä jäännösjännitystä, mikä johtaa pinnoitteen helppoon irtoamiseen tällä alueella ja alustan korroosioon, josta tulee heikko kohta epäonnistumiselle; kolmanneksi pinnoitteen vaurioalue. Elektrolyytin virtauksen hankaamisen, kuplatörmäyksen, huoltotoimenpiteiden jne. aikana elektrodin pinnan pinnoitteessa voi olla paikallisia naarmuja, kulumia ja muita vaurioita. Vaurioituneen alueen aktiiviset kohdat tuhoutuvat ja titaanisubstraatti voi paljastua aiheuttaen korroosiota ja lisää pinnoitteen irtoamista; neljänneksi paikalliset korkean nykyiset-alueet. Kuten aiemmin mainittiin, epätasaisen virran jakautumisen muodostamat paikalliset korkeavirta-alueet kiihdyttävät pinnoitteen hajoamista ja niistä tulee vian alkupiste. Siksi anodien suunnittelun, valmistuksen, asennuksen ja huoltoprosessin aikana on tarpeen keskittyä näihin heikkoihin kohtiin ja ryhtyä kohdennettuihin vahvistustoimenpiteisiin (kuten reunojen pinnoitteen paksuuntaminen, hitsausprosessin optimointi ja huoltotoimenpiteiden standardointi) anodin vian viivyttämiseksi ja käyttöiän pidentämiseksi.

Titaanianodien taloudellinen arvo kloori-alkaliteollisuudessa näkyy pääasiassa tuotantokustannusten alentamisessa, tuotannon tehokkuuden parantamisessa ja laitteiden käyttöiän pidentämisessä, mikä parantaa suoraan yritysten kilpailukykyä markkinoilla. Mitä tulee energiakustannusten alenemiseen, kuten aiemmin mainittiin, titaanianodien jalometallipinnoite voi vähentää kloorin kehittymisen ylipotentiaalia 0,2-0,3 V verrattuna perinteisiin grafiittianodeihin. Esimerkkinä -mittakaavainen kloori-alkalitehdas, jonka vuotuinen tuotanto on 500 000 tonnia kaustista soodaa, päivittäistä virrankulutusta voidaan vähentää noin 120 000 kWh ja vuotuisissa energiakustannuksissa voidaan säästää yli 4 miljoonaa yuania (laskettuna teollisuussähkön hintaan uan0.kwhy). Huoltokustannusten alenemisen kannalta titaanianodien käyttöikä on 5-8 vuotta, kun taas grafiittianodien vain 1-2 vuotta. Grafiittianodien toistuva vaihto vaatii paljon työvoimakustannuksia, laitteiden sammutushäviöitä ja elektrodien hankintakustannuksia. Titaanianodien pitkä käyttöikä vähentää merkittävästi elektrodien vaihtotiheyttä, lyhentää suunnittelematonta sammutusaikaa yli 80 % grafiittianodeihin verrattuna ja säästää ylläpito- ja vaihtokustannuksissa 60-70 % samana ajanjaksona. Tuotannon tehokkuuden parantamisen kannalta titaanianodien korkea katalyyttinen aktiivisuus ja vakaa suorituskyky varmistavat, että elektrolyysilaite voi toimia suuremmalla virrantiheydellä (jopa 6 kA/m²), mikä lisää kloorikaasun ja kaustisen soodan yksikkötehoa 15-20 % verrattuna grafiittianodeihin samalla laitetilavuudella. Samalla titaanianodien vakaa toiminta vähentää tuotteiden laadun vaihteluita, vähentää pätemättömien tuotteiden määrää ja parantaa entisestään taloudellisia hyötyjä. Lisäksi sivutuote vetykaasu voidaan kierrättää kokonaan elektrolysaattorin vakaan toiminnan ansiosta, jota käytetään polttoaineena tai raaka-aineena muissa kemiallisissa prosesseissa, mikä lisää tuotantoprosessin taloudellista lisäarvoa.

Maailmanlaajuisen hiilineutraaliuden taustalla titaanianodien ympäristöarvo on tullut yhä näkyvämmäksi, mikä tarjoaa vahvan tuen kloori-alkaliteollisuudelle vihreän muutoksen saavuttamisessa. Ensinnäkin energiansäästön ja hiilen vähentämisen kannalta titaanianodien energiaa-säästövaikutus vähentää suoraan kloori-alkalituotantoprosessin hiilipäästöjä. Sähkön valtakunnallisen keskimääräisen hiilidioksidipäästökertoimen (0,65 kg CO₂/kWh) laskelman mukaan 500 000 -tonnia/vuosi titaanianodeja käyttävän natriumhydroksidilaitoksen vuotuinen hiilidioksidipäästövähennys voi olla noin 78 000 tonnia, mikä auttaa yrityksiä saavuttamaan kansalliset hiilidioksidipäästöjen vähennystavoitteet. Toiseksi ympäristön saastumisen vähentämisen kannalta titaanianodit eivät tuota pölyä käytön aikana, jolloin vältetään grafiittipölyn aiheuttama ioninvaihtokalvojen ja elektrolyyttien saastuminen, mikä vähentää jäteveden käsittelyn vaikeutta ja kustannuksia. Titaanianodien vaihdosta syntyy vähemmän jätettä, ja titaanisubstraatti voidaan kierrättää ja käyttää uudelleen ammattimaisen käsittelyn jälkeen, mikä vähentää kiinteiden jätteiden päästöjä. Sitä vastoin suuria määriä grafiittianodien vaihdosta syntyvää jätegrafiittia on vaikea hajottaa ja käyttää uudelleen, mikä aiheuttaa suuria paineita ympäristön hävittämiselle. Kolmanneksi puhtaiden tuotantoprosessien edistämisen kannalta titaanianodit ovat nykyaikaisen kalvoelektrolyysitekniikan tukikomponentteja. Titaanianodeja käyttävä kalvoelektrolyysitekniikka on korvannut kokonaan raskasmetallien saastumista aiheuttavan taaksepäin elohopeaelektrolyysitekniikan, ja sillä on merkittäviä etuja kalvoelektrolyysitekniikkaan verrattuna tuotteen puhtauden ja ympäristönsuojelun kannalta. Titaanianodien yleistyminen ja käyttö ovat nopeuttaneet puhtaiden tuotantoprosessien uudistamista kloorialkaliteollisuudessa tehden tuotantoprosessista paremmin ympäristönsuojelulakien ja -määräysten mukaisia.

Titaanianodien tekninen arvo näkyy kloori-alkaliteollisuuden teknologisen kehityksen edistämisessä, tuotannon automaatiotason parantamisessa ja tuotteiden sovellusalueiden laajentamisessa. Ensinnäkin teknologisen kehityksen edistämisen kannalta titaanianodien käyttö on johtanut niihin liittyvien teknologioiden, kuten elektrodien valmistelun, elektrolysaattorin suunnittelun ja suolaliuoksen puhdistuksen, innovaatioihin ja kehittämiseen. Esimerkiksi korkean suorituskyvyn-titaanianodeihin tarkoitettujen sekaoksidipinnoitteiden tutkimus ja kehittäminen on edistänyt pinnoitteen valmistusteknologian kehitystä. titaanianodien vakaan toiminnan kysyntä on edistänyt elektrolysaattorirakenteen suunnittelun optimointia ja suolaveden syväpuhdistustekniikan parantamista. Toiseksi tuotannon automaatiotason parantamisen kannalta titaanianodien pitkä käyttöikä ja vakaa suorituskyky vähentävät manuaalisten toimenpiteiden määrää tuotantoprosessissa, mikä luo perustan kloori-alkalitehtaiden automaatiolle ja älykkäälle toiminnalle. Nykyaikaiset titaanianodeilla varustetut kloori-alkalilaitokset voivat toteuttaa reaaliaikaisen-seurannan ja elektrolysaattorin toimintaparametrien (kuten virrantiheyden, elektrolyytin lämpötilan ja virtausnopeuden) automaattisen säädön, mikä parantaa tuotantoprosessin vakautta ja luotettavuutta. Kolmanneksi titaanianodeista valmistetut erittäin puhtaat tuotteet (kloorikaasu, kaustinen sooda) voivat täyttää korkealaatuisten jatkoteollisuuden, kuten elektroniikkakemikaalien, farmaseuttisten välituotteiden ja korkean suorituskyvyn muovien, laatuvaatimukset. Esimerkiksi titaanianodilla kalvoelektrolyysitekniikalla valmistettua erittäin puhdasta kaustista soodaa voidaan käyttää elektroniikkalaatuisten piikiekkojen valmistukseen, kun taas perinteisillä grafiittianodilla on vaikea tuottaa tämänlaatuisia tuotteita. Sovellusalojen laajentaminen auttaa kloori-alkaliteollisuutta pääsemään eroon riippuvuudesta-halvoista tuotteista ja toteuttamaan teollisia päivityksiä.

Tällä hetkellä titaanianodeista on tullut yleisin anodimateriaali maailmanlaajuisessa kloori-alkaliteollisuudessa, ja laajojen-kloori-alkalitehtaiden markkinaosuus on ylittänyt 85 %. Teknisesti jalometallipinnoitteiden valmistuksessa käytettävä lämpöhajoamisprosessi on suhteellisen kypsä, ja sekaoksidipinnoitteiden (kuten RuO₂-IrO₂-TiO₂) suorituskykyä on jatkuvasti optimoitu, mikä voi periaatteessa täyttää useimpien kloori{7}-alkalien käyttövaatimukset. Markkinakilpailun kannalta kotimaisten titaanianodituotteiden ja kansainvälisten edistyneiden tuotteiden välillä on tietty ero. Kansainvälisillä johtavilla yrityksillä (kuten Nippon Denki, Corning) on ​​ilmeisiä etuja pinnoitteen valmistustekniikassa ja tuotteen stabiilisuudessa, ja niillä on hallitseva asema huippuluokan markkinoilla. Kotimaiset yritykset kiihdyttävät teknologista tutkimusta ja kehitystä sekä tuotteiden päivittämistä ja kasvattavat vähitellen markkinaosuuttaan keski--matalalla{14}}markkinoilla, ja jotkin yritykset ovat alkaneet päästä huippuluokan markkinoille teknisten läpimurtojen kautta. Mitä tulee poliittisiin tukitoimiin, painottaen maailmanlaajuisesti vihreää ja{17}}vähähiilistä kehitystä, monet maat ovat ottaneet käyttöön käytäntöjä, jotka kannustavat puhtaiden tuotantoprosessien parantamiseen kloori-alkaliteollisuudessa, mikä on luonut suotuisat olosuhteet titaanianodien edistämiselle ja käytölle. Esimerkiksi Kiinan "14. viisivuotissuunnitelma kemianteollisuuden kehittämiseksi" ehdottaa selkeästi edistyneiden teknologioiden, kuten kalvoelektrolyysin, soveltamisen edistämistä, mikä lisää entisestään titaanianodien kysyntää. Teollisuudella on kuitenkin edelleen haasteita: jalometallien (rutenium, iridium) hinta vaihtelee suuresti, mikä vaikuttaa titaanianodien tuotantokustannuksiin; titaanianodijätteen kierrätysaste on alhainen, mikä johtaa jalometallivarojen hukkaan; titaanianodien suorituskykyä äärimmäisissä käyttöolosuhteissa (kuten ultra-suuri virrantiheys, suuri epäpuhtauspitoisuus elektrolyytissä) on edelleen parannettava.

Kloori{0}}alkaliteollisuuden jatkuvan kehityksen ja materiaalitieteen ja -tekniikan edistymisen myötä titaanianodeissa on neljä tärkeintä kehityssuuntaa tulevaisuudessa. Ensinnäkin tehokkaiden-pinnoitusmateriaalien kehittäminen. Yhtäältä sekaoksidipinnoitteiden koostumus optimoidaan parantamaan katalyyttista aktiivisuutta ja stabiilisuutta ja vähentämään jalometallipitoisuutta (kuten kehittämällä vähän -ruteenia tai ruteenia{5}vapaita pinnoitteita) tuotantokustannusten alentamiseksi. Toisaalta uusia pinnoitemateriaaleja (kuten jalometallien ja ei-jalometallien komposiittipinnoitteita, johtavia polymeeripinnoitteita) kehitetään edelleen parantamaan titaanianodien suorituskykyä. Toiseksi elektrodien ja elektrolyysilaitteiden integrointisuunnittelu. Erillisten elektrodien ja elektrolyysilaitteiden perinteisessä suunnittelussa on tiettyjä rajoituksia virran jakautumisen ja nesteen virtauksen suhteen. Tulevaisuudessa on taipumus integroida elektrodisuunnittelu elektrolyysirakenteen kanssa, optimoida elektrolyysilaitteen virtauskanava ja virran jakautuminen sekä parantaa elektrolyysijärjestelmän yleistä tehokkuutta. Kolmanneksi titaanianodien älykäs valvonta ja huolto. Esineiden Internetin, big datan ja tekoälyteknologian kehityksen myötä titaanianodeihin asennetaan älykkäitä antureita, jotka mahdollistavat pinnoitteen paksuuden, korroosion tilan ja virran jakautumisen reaaliaikaisen{13}seurannan. Big data -analyysin avulla voidaan ennustaa titaanianodien jäljellä oleva käyttöikä ja tehdä ennaltaehkäisevää huoltoa, mikä vähentää merkittävästi ylläpitokustannuksia ja suunnittelemattomia seisokkihäviöitä. Neljänneksi titaanianodien käyttöalueiden laajentaminen. Perinteisen kloori-alkaliteollisuuden lisäksi titaanianodeja käytetään vähitellen uusilla aloilla, kuten veden elektrolyysissä vedyn tuotannossa, meriveden suolanpoistossa ja sähkökemiallisessa jätevedenkäsittelyssä. Sovellusalojen laajentuminen avaa uutta markkinatilaa titaanianoditeollisuudelle. Esimerkiksi vedyn tuotantoon tarkoitetun vesielektrolyysin alalla korkean katalyyttisen aktiivisuuden ja korroosionkestävyyden omaavat titaanianodit voivat parantaa vedyn tuotannon tehokkuutta ja vähentää energiankulutusta.
