1. Johdanto: Miksi ylipotentiaalit ovat tärkeitä teollisessa sähkökemiassa
Jokainen sähkökemiallinen prosessi-tuottaapa se vetyä, happea, klooria tai erittäin{1}}puhdasta vettä-riippuu siitä, kuinka tehokkaasti elektronit siirtyvät elektrodin ja elektrolyytin välillä. Vaikka oppikirjat kuvaavat ihanteellisia jännitteitä kullekin reaktiolle, todelliset teolliset järjestelmät toimivat harvoin näillä teoreettisilla arvoilla. Sen sijaan tarvitaan lisäjännitettä työntämään reaktiota eteenpäin. Tämä lisäjännite tunnetaan nimelläylipotentiaalia.
Ylipotentiaali ei ole pieni yksityiskohta. Se määrittää:
Energian kokonaiskulutus
Elektrodien vakaus ja käyttöikä
Reaktion tehokkuus
Turvamarginaalit
Tuotteen laatu pinnoitus-, vedenkäsittely- ja EDI-järjestelmissä
Teollisuudelle, joka käyttääjalo{0}}metalli-päällystetyt titaanianoditYlipotentiaalin ymmärtäminen on erityisen tärkeää. Pinnoitteet, kuten IrO2, RuO2, Ta205 ja platina muuttavat dramaattisesti elektrodien käyttäytymistä. Pienetkin muutokset pinnan tilassa tai elektrolyytin koostumuksessa voivat siirtää ylipotentiaalia, usein ennen kuin fyysiset vauriot tulevat näkyviin. Siksi hankintaosastot, insinöörit ja operaattorit hyötyvät suuresti ylipotentiaalin alkuperän ja hallinnan ymmärtämisestä.
Ammattimaisena titaanianodivalmistajanaEhisentukee säännöllisesti maailmanlaajuisia asiakkaita analysoimalla jännitteen vaihteluita, diagnosoimalla pinnoitteen kulumista ja optimoimalla teknisiä parametreja. Monet yleiset kenttäongelmat-nopea jännitteen nousu, epävakaa pinnoitteen suorituskyky, lyhentynyt elektrodin käyttöikä-voidaan selittää ylipotentiaalin muutoksilla.
Tämä artikkeli tarjoaa täydellisen, helposti-lukettavan-tieteellisesti tarkan selityksen seuraavista asioista:
Mikä ylipotentiaali on
Miksi ylipotentiaalia on olemassa
Ylipotentiaaliin vaikuttavat tekijät
Miksi ylipotentiaali kasvaa tai pienenee
Kuinka ylipotentiaalin ymmärtäminen auttaa käyttäjiä valitsemaan oikean titaanianodin
Artikkeli on kirjoitettu niin, että myös lukijat, joilla ei ole sähkökemian taustaa, voivat ymmärtää käsitteet ja soveltaa niitä todellisiin hankintapäätöksiin.

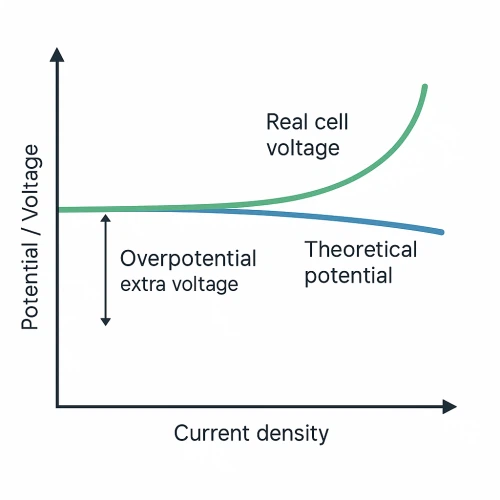

2. Mikä on ylipotentiaali?
Teoriassa jokaisella sähkökemiallisella reaktiolla on termodynaaminen potentiaali,{0}}jota joskus kutsutaan tasapaino- tai standardipotentiaaliksi. Tämä arvo ilmaisee minimijännitteen, joka tarvitaan reaktion tapahtumiseenjos järjestelmä olisi täydellinen.
Teolliset elektrolyysikennot ovat kuitenkin kaukana täydellisistä. Kun todellista järjestelmää käytetään, jännite on nostettava teoreettisen luvun yläpuolelle reaktion käynnistämiseksi ja ylläpitämiseksi. Käytetyn jännitteen ja ihanteellisen termodynaamisen jännitteen eroa kutsutaanylipotentiaalia.
Veden hapen tuottamiseen tarvittava teoreettinen jännite on noin 1,23 V.
Todellisuudessa elektrolyysikenno voi vaatia 1,45–1,85 V jännitettä.
Tämä ylimääräinen 0,2–0,6 V onylipotentiaalia.
Aukko on olemassa, koska todellisissa järjestelmissä on:
Resistanssi
Reaktioesteet
Ionidiffuusiorajat
Pintavirheitä
Kaasukuplan kerääntyminen
Nämä yhdistetyt efektit luovat luonnollisen "hidastumisen", joka on voitettava lisäjännitteellä.
Ylipotentiaali jaetaan yleensä kolmeen laajaan luokkaan:
1. Aktivoinnin ylipotentiaali
Liittyy elektroninsiirron energiaesteeseen.
Katalyyttiset pinnoitteet vähentävät tätä estettä merkittävästi.
2, Pitoisuuden ylipotentiaali
Syynä on rajoitettu ionien syöttö elektrodin pinnalla.
Huono sekoitus tai vanhenevat elektrolyytit lisäävät tätä tyyppiä.
3. Ohminen ylipotentiaali
Johtuu vastustuskyvystä:
Elektrolyytti
Elektrodin runko
Kalvo tai erotin
Yhteyspisteet
Ehisenin valmistamat titaanianodit on suunniteltu minimoimaan aktivaatio ja ohminen ylipotentiaali tarkan pinnoitteen koostumuksen ja pintatekniikan ansiosta.
3. Miksi ylipotentiaalia esiintyy? – Selkeä tieteellinen selitys
Ylipotentiaali ei ole merkki siitä, että laite on "rikki"; se on ilmiö, joka luonnollisesti esiintyy missä tahansa sähkökemiallisessa järjestelmässä. Niin kauan kuin reaktio on todellinen ja teollinen, ylipotentiaalia on aina jonkin verran.
YmmärtäminenMiksise auttaa meitä arvioimaan, onko solun jännitteen muutos anormaali ilmiötai amahdollinen riski.
Perimmäisestä näkökulmasta ylipotentiaali johtuu pääasiassa kolmesta eri tekijöistä:
Sähkökemiallisessa reaktiossa elektronien on "ristettävä" elektrodin pinnalta elektrolyytissä oleviin lähtöaineisiin tai palattava elektrolyytissä olevista välilajeista takaisin elektrodin pinnalle.
Tämä vaihe ei tapahdu automaattisesti. Sen on voitettava energiaeste, jota kutsutaan nimelläaktivointienergian este.
Jos elektrodimateriaalilla on huono katalyyttinen aktiivisuus, rajapintareaktio on "haluton" tapahtua.
Tämän askeleen eteenpäin viemiseksi tarvitaan korkeampi jännite.
Lisäjännite kytkettyjotta reaktio olisi halukas tapahtumaanon lähdeaktivoinnin ylipotentiaali.
Jalometallipinnoitteet (kuten IrO₂, RuO2, Pt) ovat pääasiassapintakatalyytit:
Ne muuttavat elektronirakennetta elektrodi/elektrolyyttirajapinnassa, mikä helpottaa elektronien siirtymistä elektrodilta reagoiviin aineisiin.
Nettovaikutus on: saman virrantiheyden saavuttamiseksi tarvitaan pienempi jännite -, mikä tarkoittaa, että aktivoinnin ylipotentiaali pienenee.
Jos käytät titaanianodeja vain paljaalla titaanilla, pintaan muodostuu tiheä passiivinen kalvo ja elektronit tuskin pääsevät "läpäisemään". Aktivoinnin ylipotentiaali kasvaa erittäin suureksi, ja teollisten virrantiheyksien tukeminen on lähes mahdotonta. Siksiaktiiviset jalometallipinnoitteet ovat välttämättömiä.
Sähkökemialliset reaktiot eivät vaadi vain elektroneja; ne vaativat myös ioneja elektrolyytistä reaktion loppuunsaattamiseksi.
Elektrodin lähellä reaktio kuluttaa ionit nopeasti. Jos:
Elektrolyytti ei virtaa tai virtausnopeus on liian alhainen;
Ionit voivat täydentyä vain hitaasti diffuusion avulla;
silloin elektrodin lähellä oleva ionipitoisuus tulee huomattavasti alhaisemmaksi kuin bulkkielektrolyytti.
Seurauksena:
Rajapinnassa olevat reagenssit ovat "loppuun", joten reaktio hidastuu;
Saman virran ylläpitämiseksi järjestelmän on lisättävä jännitettä.
Tässä vaadittava lisäjännite onkeskittymisen ylipotentiaali.
Todellisissa käyttöolosuhteissa seuraavat tilanteet pahentavat merkittävästi pitoisuuden ylipotentiaalia:
Korkean{0}}viskositeettiset elektrolyytit, joilla on huono virtaus;
Suuret elektrodivälit tai huonosti suunnitellut virtauskanavat;
Virran tiheys selvästi suunnittelutason yläpuolella;
Ikääntyneet elektrolyytit, joissa ionipitoisuus on laskenut tai joissa on muodostunut sakkaa.
Titaanianodin käyttäjille, jossamat elektrodit ja virtalähteen asetuksetalentaa kennojännitettä yksinkertaisesti lisäämällä kiertovirtausta, sekoittamalla tai optimoimalla säiliön rakennetta, on suuri todennäköisyys, ettäkeskittymisen ylipotentiaalioli suurin ongelma.
Todellisessa järjestelmässä jokaisella segmentillä on vastus virtalähteestä elektrodiin ja sitten elektrolyytin, kalvon ja liittimien kautta.
Osa jännitteestä "kadotetaan matkan varrella", eikä sitä voida käyttää suoraan reaktion ohjaamiseen. Tämä menetys näkyyohminen ylipotentiaali.
Tärkeimpiä lähteitä ovat:
Elektrolyytin johtavuus (määritetty suolapitoisuuden, lämpötilan ja koostumuksen perusteella);
Elektrodirungon ja virrankeräinten vastus;
Kosketusvastus tiivisteissä, liittimissä ja mekaanisissa liitoksissa;
Kalvojen ja ionin{0}vaihtomateriaalien luontainen vastus.
Vaikka jalometallipinnoitteet vähentävät pääasiassa ylipotentiaalia katalyyttisen vaikutuksensa vuoksi, niiden oma johtavuus, paksuus ja kosketuksen laatu titaanisubstraatin kanssa vaikuttavat myös kokonaisohmiseen häviöön.
Jos:
Pinnoitteet halkeilevat ja aiheuttavat huonon paikallisen kosketuksen;
Liitospultit ovat syöpyneet tai kosketuspinta on riittämätön;
sitten makroskooppisella tasolla se näyttää tältä:nouseva jännite, kun virran jakautuminen ja näennäinen reaktio näyttävät edelleen hyväksyttäviltä. Tässä tapauksessa on syytä epäillä ohmista ylipotentiaalia.
4. Ylipotentiaaliin vaikuttavat keskeiset tekijät
Monet eri tekijät vaikuttavat ylipotentiaaliin, mutta suunnittelun ja hankintojen näkökulmasta seuraavat luokat ratkaisevat suurelta osin sen"Tätä järjestelmää on hyvä käyttää tai ei."
Eri elektrodimateriaalit osoittavat dramaattisesti erilaisia katalyyttisiä aktiivisuuksia:
Paljasta titaanista: muodostaa helposti tiheän TiO₂-passiivikalvon ja muuttuu lähes johtamattomaksi anodina → erittäin korkea ylipotentiaali ja huono suorituskyky anodisissa reaktioissa.
MMO-pinnoitteet (kuten IrO₂, RuO2 jne.): erinomainen katalyyttinen suorituskyky hapetusreaktioissa, voi merkittävästi vähentää aktivoinnin ylipotentiaalia ja ovat yleisin valinta teollisissa titaanianodeissa.
Pt-pinnoitteet: vielä korkeampi katalyyttinen aktiivisuus tietyissä reaktioissa (esim. vedyn kehittyminen tai erityiset hapetusprosessit), mutta korkeammalla hinnalla, joten käytetään yleensä paikallisilla tai kriittisillä alueilla.
Miksi pinnoitteen mikrorakenne vaikuttaa ylipotentiaaliin?
Pinnoite ei ole vain "maalattu päälle ja valmis". Sen mikrorakenne vaikuttaa suoraan reaktiorajapintaan:
Tiheys: Jos se on liian tiheä, tehollinen ominaispinta-ala saattaa olla riittämätön; jos se on liian huokoinen, mekaaninen lujuus ja käyttöikä voivat kärsiä.
Epätasaisuus: Asianmukainen karheus lisää tehollista pinta-alaa ja aktiivisia kohtia, mikä vähentää ylipotentiaalia. Mutta jos onliiankarkea, se voi aiheuttaa kuumia pisteitä ja paikallisia palovammoja.
Ominaispinta-ala: Mitä suurempi ominaispinta-ala, sitä suurempi tehollinen reaktioalue geometrisen alueen yksikköä kohti. Samalla virrantiheydellä jokainen aktiivinen kohta kuljettaa vähemmän virtaa → ylipotentiaalin lasku.
Koostumussuhde: Esimerkiksi erilaiset Ir/Ta-suhteet johtavat erilaisiin tasapainoihin katalyyttisen aktiivisuuden, vakauden ja korroosionkestävyyden välillä, mikä vaikuttaa suoraan ylipotentiaalin ja käyttöiän väliseen vaihtoon.
Kun Ehisen suunnittelee pinnoitteita eri asiakkaille, räätälöimme nämä parametrit reaktiotyypin mukaan (kloorin kehittyminen, hapen kehittyminen, sekoitettu hapetusaine jne.)tasapainottaa matalan ylipotentiaalin ja pitkän käyttöiäntodellisissa käyttöolosuhteissa.
Miksi pinnoitevaurio aiheuttaa äkillisen ylipotentiaalin kasvun?
Kun pinnoite on paikallisesti kulunut, haljennut tai likaantunut, alun perin tasainen virranjako häiriintyy:
Tehokas aktiivinen alue pienenee → virrantiheys pinta-alayksikköä kohti kasvaa → ylipotentiaali nousee;
Titaanisubstraatti paljastuu paikallisesti → näillä alueilla ei ole juuri lainkaan katalyyttistä aktiivisuutta, mikä pakottaa muut alueet kantamaan enemmän kuormaa → kokonaisjännite jatkaa kasvuaan;
Vaurioituneesta alueesta voi tulla myös paikallista korroosiota tai kuumia kohtia, mikä kiihdyttää vikaa.
Siksiseurata ylipotentiaalin muutoksiamahdollistaa usein pinnoitusongelmien havaitsemisen aikaisemmin kuin silmämääräisen tarkastuksen.
Elektrolyyttikoostumus määrittää suurimman osan sekä pitoisuudesta että ohmisesta ylipotentiaalista. Tärkeitä näkökohtia ovat:
Ionipitoisuus: Suurempi pitoisuus tarkoittaa yleensä parempaa johtavuutta ja pienempää ohmista häviötä sekä riittävää reagenssien syöttöä, mikä vähentää pitoisuuden ylipotentiaalia.
pH: Muuttaa reaktiomekanismeja ja välimuotoja; Tietyt elektrodimateriaalit osoittavat alhaisempaa ylipotentiaalia tietyillä pH-alueilla.
Lisäaineet: Joitakin käytetään parantamaan pinnoitteen laatua tai rakerakennetta, mutta ne voivat tietyissä olosuhteissa estää elektrodireaktion ja lisätä aktivoinnin ylipotentiaalia.
Epäpuhtaudet: Orgaaniset aineet, metalliepäpuhtaudet tai hiukkaset voivat kertyä elektrodin pinnalle tukkien aktiivisia kohtia ja nostaen ylipotentiaalia.
Johtavuus: Määritetty kokonaisionivahvuuden perusteella. Huono johtavuus tarkoittaa suurempaa ohmista pudotusta ja korkeampaa käyttöjännitettä.
Ikääntyneet elektrolyytit osoittavat tyypillisesti:
Tehokkaan ionipitoisuuden lasku;
Epäpuhtauksien asteittainen kerääntyminen;
Huomattava pH-poikkeama;
Joten kentällä, milloinkennojännite kasvaa vähitellen samalla virrallaUsein kyse ei ole siitä, että "pinnoite epäonnistui yhtäkkiä", vaan seelektrolyytin käyttö on muuttunut vaikeammaksi.
Lämpötilan vaikutus ylipotentiaaliin voidaan tiivistää seuraavasti: "Lämpeneminen saa kaiken liikkumaan nopeammin":
Nopeampi ioniliike → suurempi diffuusionopeus → pienempi pitoisuuden ylipotentiaali;
Aktivointienergian esteet ylitetään helpommin → pienempi aktivointiylipotentiaali;
Kaasukuplat irtoavat helpommin → vähemmän "eristävää kaasukalvoa" elektrodin pinnalla.
Siksi kohtuullisella alueellamaltillisesti kohoava lämpötila yleensä vähentää ylipotentiaalia ja alentaa käyttöjännitettä.
Liian korkea lämpötila aiheuttaa kuitenkin sivuvaikutuksia:
Jalometallien liukenemisnopeus korkeassa lämpötilassa ja suuressa potentiaalissa voi kasvaa;
Jotkut elektrolyytit hajoavat helpommin tai tuottavat enemmän sivutuotteita korkeassa lämpötilassa aiheuttaen lisäkontaminaation.
Tiivisteet ja muoviosat voivat vanhentua nopeammin.
Siten lämpötila on tasapainotettava "aktiivisempien reaktioiden" ja "hyväksyttävän eliniän" välillä. Ehisen suunnittelee pinnoitusjärjestelmät huomioiden asiakkaan käyttölämpötilan tavoiteikkunan etukäteen.
Kaasun -kehitysreaktioissa (kuten hapen ja kloorin kehittyminen) virtaus ja paine ovat erityisen tärkeitä:
Jos virtausnopeus on liian pieni:
Kuplat pyrkivät jäämään elektrodin pinnalle ja muodostamaan "kaasukalvon";
Kaasukalvo estää suoran kosketuksen elektrolyytin ja elektrodin välillä, mikä lisää paikallista vastusta ja rajoittaa reaktiota;
Tämän seurauksena tarvitaan korkeampi jännite saman virran ylläpitämiseksi → ylipotentiaali kasvaa.
Jos virtausnopeutta kasvatetaan oikein:
Kuplat ja reaktiotuotteet lakaistaan pois tehokkaammin;
Tuore elektrolyytti saavuttaa jatkuvasti pinnan, mikä vähentää pitoisuuden ylipotentiaalia;
Kennojännitteestä tulee vakaampi ja helpompi hallita.
Jos ulkoinen paine kasvaa:
Kaasun liukoisuus liuoksessa kasvaa ja kuplien käyttäytyminen muuttuu;
Joissakin tapauksissa kuplia on vaikeampi irrottaa ja rajapintojen välinen massansiirto pahenee;
Rajapintojen kokonaisvastus kasvaa, samoin kuin ylipotentiaali.
Siksi, kun suunnittelet titaanianodijärjestelmiä, sinun on otettava huomioon paitsi pinnoite myös:
Säiliö vs. putkimainen vs. levy-ja-runkorakenteet;
Virtauskanavan suunnittelu;
Virtausnopeus ja painehäviö.
Kaikki nämä näkyvät suoraan ylipotentiaali- ja{0}}pitkän aikavälin jännitekäyrissä.
Käytön aikana elektrodin pinta muuttuu jatkuvasti, ja nämä muutokset vaikuttavat suoraan ylipotentiaaliin.
Yleisiä ongelmia ovat:
Skaalaus (esim. Ca-, Mg-kertymät): muodostaa eristäviä tai puoli{0}}eristäviä kerroksia, jotka estävät ionien pääsyn elektrodiin.
Orgaaninen saastuminen: lisäaineista, öljystä tai elektrolyytin hajoamistuotteista; nämä kattavat aktiiviset sivustot.
Oksidikalvon paksuuntuminen: paikallinen re{0}}passivoiminen, erityisesti silloin, kun pinnoitteet ovat kuluneet tai potentiaalit ovat epätavallisen korkeat.
Vaahto- tai kaasukalvokiinnitys: pysyvät kaasukalvot "irrottavat" tehokkaasti paikalliset alueet.
Pinta muuttuu hydrofobiseksi: tietyt orgaaniset aineet muuttavat pinnan kostuvuutta; elektrolyytti ei leviä hyvin, ja rajapinnan kosketus huononee.
Yhteinen tulos on:todellinen reaktiivinen alue pienenee ja pienenee, kun taas jäljellä olevalla alueella on suurempi paikallinen virrantiheys → ylipotentiaali kasvaa.
Ehisen lieventää tätä seuraavasti:
Alustava pinnan esikäsittely (hiekapuhallus, kiillotus, peittaus) sopivan pinnan muodostamiseksi;
Päällystysprosessien tiukka valvonta tiheiden ja tasaisten pinnoitteiden varmistamiseksi;
Suositusten antaminen määräaikaista tarkastusta ja puhdistusta varten joillekin teollisuudenaloille;
auttaa käyttäjiä ylläpitämään apuhdas, kostuva ja yhtenäinenelektrodin pinta mahdollisimman pitkäksi, mikä hallitsee pitkäaikaista{0}}ylipotentiaalin ajautumista lähteessä.
5. Miksi ylipotentiaali kasvaa tai vähenee? – Käytännön selitys
Toiminnan näkökulmasta yleisin kysymys on:
"Jännite oli ennen X, miksi se on nyt korkeampi (tai pienempi)?"
Alla selitämme tyypillisimpiä todellisia{0}}syitä.
Tyypillisiä tilanteita, joissa ylipotentiaali nousee:
Pinnoitteen kuluminen tai kuoriutuminen: Tehokas katalyyttinen pinta-ala pienenee ja jäljellä oleva pinta-ala pakotetaan kuljettamaan enemmän virtaa.
Pinnoitteen halkeilu: aiheuttaa mikroskooppisia virtapisteitä, lisää paikallista kuumenemista ja suuria{0}}potentiaalialueita, mikä lisää yleistä ylipotentiaalia.
Väärä pinnoitetyyppi: esimerkiksi käyttämällä klooria-kehittäviä suuntautuneita pinnoitteita pääasiassa happea-kehittävässä ympäristössä; suurten potentiaalien alla se voi ylikuormittua.
Titaanisubstraatin altistuminen: paljaalla titaanilla ei ole lähes mitään katalyyttistä toimintaa; Tällaiset alueet käyttäytyvät "korkeana ylipotentiaalina" tai lähes eristävänä vyöhykkeenä.
Elektrodipinnan passivointi: Tietyissä äärimmäisissä potentiaaleissa pinnoitteeseen tai alustaan voi muodostua tiheitä kalvoja, jotka edelleen haittaavat elektronien siirtoa.
Tyypillisiä tilanteita, joissa ylipotentiaali putoaa:
Päällystysjärjestelmän käyttöönotto, jolla on korkeampi katalyyttinen aktiivisuus;
Prosessin optimointi, joka tekee pinnoitteen mikrorakenteesta edullisemman elektroninsiirrolle;
Lisääntynyt sähkökemiallisesti aktiivinen alue (esim. parantunut geometria tai pinnan karheus);
Sopivamman Ir/Ta-, Ru/Ti- tai Pt{0}}-pohjaisen pinnoitusjärjestelmän valitseminen tiettyyn reaktioon.
Kun Ehisen kehittää päivityssuunnitelmia asiakkaille, otamme huomioon: tavoitereaktion, virrantiheyden, lämpötilan, elektrolyyttikoostumuksen ja halutun käyttöiän. Sen jälkeen säädämme pinnoitteen koostumusta ja prosessia vähentääksemme aktivoitumispotentiaalia pitäen samalla käyttöiän asiakkaan odotusten sisällä - sen sijaan, että jahtaamme laboratoriossa "mitä aktiivisempi, sitä parempi".
Tyypilliset muutokset, jotka lisäävät ylipotentiaalia:
Ionipitoisuus laskee: riittämätön täyttö tai pitkä käyttö ilman vaihtoa heikentää johtavuutta.
Elektrolyyttien ikääntyminen: orgaaniset lisäaineet hajoavat ja sivutuotteet kerääntyvät, mikä muuttaa käyttöliittymän käyttäytymistä.
pH-poikkeama: liian happamat tai liian emäksiset olosuhteet muuttavat reaktiomekanismia ja voivat olla epäedullisia nykyisen pinnoitteen katalyyttisille ominaisuuksille.
Epäpuhtauksien kerääntyminen: esim. Fe, Cu, öljy jne. adsorboituvat tai kerrostuvat elektrodin pinnalle.
Vähentynyt johtavuus: suurempi ohminen pudotus pakottaa kennojännitettä ylöspäin.
Säädöt, jotka vähentävät ylipotentiaalia:
Säännöllinen elektrolyytin täydentäminen tai vaihtaminen osittain ionipitoisuuden palauttamiseksi;
Formulaation tai pH:n säätäminen reaktion palauttamiseksi pinnoitteen optimaaliseen ikkunaan;
Sopivien lisäaineiden käyttäminen reaktion tehokkuuden parantamiseksi -estämällä elektrodireaktiota liikaa;
Nostamalla lämpötilaa turvallisissa rajoissa johtavuuden parantamiseksi.
Kenttäkokemuksella, josei ilmeisiä fyysisiä vaurioitanäkyy elektrodeissa, mutta jännite kasvaa vuosi vuodelta, elektrolyyttiparametrien tarkistaminen on usein tehokkaampaa kuin pinnoitteen välitön epäily.
Matala lämpötila → suurempi ylipotentiaali:
Hitaampi ionien diffuusio → suurempi pitoisuuden ylipotentiaali;
Hitaampi elektroninsiirto → suurempi aktivaatioylipotentiaali;
Kuplat tarttuvat todennäköisemmin pintaan.
Kohtalainen tai korkeampi lämpötila → pienempi ylipotentiaali:
Nopeampi ioniliike → korkeampi johtavuus;
Aktivoinnin esteet ylitetään helpommin → reaktio on "haluavampi" tapahtua;
Kuplat irtoavat helpommin → vähemmän käyttöliittymän tukkeutumista.
Liian korkeat lämpötilat → kiihtynyt pinnoitteen kuluminen:
Jalometallit liukenevat nopeammin äärimmäisissä potentiaaleissa;
Ei-toivotut sivureaktiot voivat aiheuttaa haitallisia kerrostumia.
Siksi Ehisen yleensä suosittelee, että asiakkaat määrittelevättarkoitettu käyttölämpötila-aluesuunnitteluvaiheessa, jotta voimme sovittaa tähän valikoimaan sopivan pinnoitejärjestelmän sen sijaan, että kestäisimme myöhemmin passiivisesti korkean lämpötilan tuomia ylipotentiaali- ja elinikäongelmia.
Ilmakehän säiliöissä painevaikutukset ovat kohtalaisia. Mutta suljetuissa tai paineistetuissa järjestelmissä paine vaikuttaa ylipotentiaaliin:
Kaasun liukoisuuden lisääminen: kaasu ei todennäköisesti poistu kuplina;
Lisää kuplan viipymisaikaa: paksummat kaasukalvot tarkoittavat suurempaa rajapintojen vastusta;
Pintojen jännityksen muuttaminen: muuttaa kuplien muodostumista ja irtoamista.
Kokonaisvaikutus:huonompi rajapintojen massasiirto ja elektrodi, joka "työstää kaasukerroksen läpi", joten jännitettä tarvitaan enemmän.
Korkeapainejärjestelmiä suunniteltaessa paineolosuhteet on otettava huomioon pinnoitteen valinnassa ja rakennesuunnittelussa.
Pintaolosuhteet ovat erittäin herkkä "barometri" pitkällä-ylipotentiaalivakaudella.
Ylipotentiaalia lisäävät tilanteet:
Skaalaus: erityisesti Ca²⁺/Mg²⁺-kerrostumat kovissa-vesijärjestelmissä, jotka muodostavat eristäviä kerroksia;
Orgaaninen adsorptio: lisäaineista, öljyistä jne., jotka estävät suoran kosketuksen elektrolyytin ja elektrodin välillä;
Pinta muuttuu hydrofobiseksi: elektrolyytti ei kastele pintaa luoden "kuivia vyöhykkeitä";
Paikallinen pinnoitevaurio: nämä alueet menettävät aktiivisuutta ja pakottavat muut alueet ylikuormitukseen;
Elektrolyyttien hajoamistuotteet: polymeerit tai kolloidit kerrostuvat pinnalle.
Toimenpiteet, jotka vähentävät tai palauttavat ylipotentiaalin:
Asianmukainen kemiallinen tai fyysinen puhdistus puhtaan pinnan palauttamiseksi;
Varmista, että pinnoite on tasainen ja tiivis alusta alkaen;
Virtausolosuhteiden parantaminen elektrodin ympärillä säätämällä virtausnopeutta tai säiliön rakennetta;
Tarkkaile säännöllisesti elektrolyytin kuntoa välttääksesi pitkäaikaisen käytön vakavasti vanhentuneissa elektrolyyteissä.
Monissa todellisissa tapauksissaperusteellinen puhdistus tai asianmukainen huoltovoi palauttaa jännitteen lähelle alkutasoa. Tämä on suora todiste siitä, kuinka voimakkaasti pinnan kunto vaikuttaa ylipotentiaaliin.
6. Ylipotentiaalin käytännön merkitys titaanianodin käyttäjille
Ylipotentiaalin muodostumisen ja kehityksen ymmärtämisen tarkoitus ei ole puhtaasti akateeminen. Sen tarkoituksena on varmistaa, että todellisessa hankinnassa ja toiminnassa sinätietää mitä tapahtuu ja miksi.
Korkealla-virralla,-pitkäaikaisessa käytössä, jopa vähennys0.05–0.10 Vkerrottuna jatkuvalla toiminnalla ja suurella virralla merkitsee huomattavia vuosittaisia energiansäästöjä.
Oikean titaanianodipinnoitteen ja -suunnittelun valinta on olennaistasuunnittelet sähkökustannuksiasi seuraaville vuosille.
Jos ylipotentiaali muuttuu hitaasti ja ennustettavasti, se yleensä heijastaa järjestelmän luonnollista ikääntymistä.
Jos seyhtäkkiä nouseelyhyessä ajassa se tarkoittaa usein:
Paikallinen pinnoitteen vika tai vaurio;
Merkittävä muutos elektrolyytin laadussa;
Käyttöolosuhteet (lämpötila, virrantiheys jne.) ovat suunnittelualueen ulkopuolella.
Ylipotentiaalisten muutosten seuranta ja analysointi ajoissa auttaa sinua suunnittelemaan sammutuksia, tarkastuksia ja vaihtoja ennakoivasti sen sijaan, että reagoisit vain silloin, kun "järjestelmä epäonnistuu kokonaan".
Tämä on erityisen tärkeää seuraavissa:
Galvanointi: korkea paikallinen ylipotentiaali → virtapisteet → palaneet tai epätasaiset kerrostumat.
Kloori-alkali- ja elektro-hapetusjärjestelmät: korkea paikallinen ylipotentiaali → hotspot-korroosio ja nopeutettu pinnoitteen kuoriutuminen.
EDI-järjestelmät: korkea paikallinen ylipotentiaali → epätasainen vedenlaatu ja lyhentynyt moduulin käyttöikä.
Suunnittelemalla geometriaa ja pinnoitteita niin, että virta jakautuu mahdollisimman tasaisesti elektrodin pinnalle, pyrit olennaisestitasainen ylipotentiaalin jakautuminen, mikä johtaa vakaampaan tuotteen laatuun ja ennakoitavaan käyttöikään.
Erilaiset reaktioympäristöt vaativat erilaisia pinnoitteita:
Kloorin evoluutio→ Ru{0}}pohjaiset katalyytit hallitsevat.
Hapen kehitys→ Ir{0}}pohjaiset pinnoitteet ovat vakaampia.
Sekalaiset voimakkaasti hapettavat ympäristöt→ vaativat erityisiä, enemmän korroosiota{0}}kestäviä yhdistelmiä.
Jos pinnoite ei sovi yhteen:
Ylipotentiaali on korkea alusta alkaen - jännite "näyttää aina liian korkealta";
Käyttöajan pidentyessä pinnoite pakotetaan toimimaan sopimattomassa mahdollisessa ikkunassa ja epäonnistuu nopeammin;
Lopputuloksena on paljon odotettua lyhyempi käyttöikä ja korkeammat ylläpitokustannukset.
Ehisen räätälöi:
Ir/Ta-suhteet;
Tasapaino ru{0}}pohjaisen toiminnan ja vakauden välillä;
Pt-kerroksen paksuus ja sen sijainti;
Pinnan karheus ja aktivointiprosessit;
saavuttamisen tavoitteellapienin ja vakain mahdollinen ylipotentiaali todellisissa käyttöolosuhteissa, ei vain hyvännäköisiä{0}}laboratoriotietoja.
7. Kuinka Ehisen auttaa käyttäjiä hallitsemaan ylipotentiaalia tehokkaasti
Titaanianodivalmistajana, jolla on laaja kokemus useilta aloilta, Ehisen tarjoaa tukea pelkän elektrodien toimittamisen lisäksi. Asiantuntemuksemme avulla asiakkaat voivat ylläpitää matalaa ja vakaata ylipotentiaalia koko laitteensa käyttöiän ajan.
Tarjoamme:
Päällystyskoostumukset, jotka on räätälöity tiettyihin reaktioihin
Mekaaninen koneistus optimoitu tasaista virranjakoa varten
Edistyksellinen pinnan esikäsittely takaa vahvan pinnoitteen tarttuvuuden
Tiukka laadunvalvonta mitattavissa olevilla tiedoilla
Rakennesuunnitteluehdotuksia ylipotentiaalin jakautumisen optimoimiseksi
Elinikäiset testaustiedot, jotka auttavat asiakkaita suunnittelemaan laitepäivityksiä
Tekninen viestintä kenttäjänniteongelmien diagnosoimiseksi
Tavoitteemme on varmistaa, että jokainen asiakas saavuttaa:
Matala käyttöjännite
Pitkä elektrodin käyttöikä
Vakaa reaktiokyky
Ennustettavat huoltojaksot
Pienemmät omistuskustannukset
8. Johtopäätös: Miksi ylipotentiaalin ymmärtäminen auttaa sinua valitsemaan oikean titaanianodin
Ylipotentiaali on peruskäsite, joka ohjaa kaikkia sähkökemiallisen järjestelmän suorituskyvyn näkökohtia. Se ohjaa energiankulutusta, reaktiotehokkuutta, tuotteiden laatua ja elektrodien käyttöikää.
Ymmärtämällä, mikä aiheuttaa ylipotentiaalia ja miten se muuttuu, insinöörit ja hankintaasiantuntijat voivat tehdä tietoisempia päätöksiä elektrodimateriaaleista, elektrolyyttihallinnasta ja järjestelmän toiminnasta.
Toimialoilla, jotka vaativat vakaata suorituskykyä,{0}}kuten EDI, galvanointi, kloorin kehitys, katodisuojaus ja edistynyt vedenkäsittely-titaanianodipinnoitteen valinta määrittää suoraan, pysyykö ylipotentiaali matalana ja vakaana.
Ehisenon erikoistunut tuottamaan korkealaatuisia-titaanianodeja optimoiduilla pinnoitteilla, jotka saavuttavat:
Alhainen aktivoinnin ylipotentiaali
Vakaa pitkäaikainen{0}}toiminta
Erinomainen pinnoitteen tarttuvuus ja tiheys
Luotettava suorituskyky erilaisissa elektrolyyteissä ja lämpötiloissa
Jos arvioit titaanianoditoimittajia tai yrität optimoida nykyistä sähkökemiallista järjestelmääsi, otamme mielellämme kyselysi vastaan.
Oikein valittu titaanianodi ei ainoastaan paranna tehokkuutta, vaan myös pienentää{0}}pitkän aikavälin käyttökustannuksia ja parantaa järjestelmän luotettavuutta.
